36V医疗设备电源高隔离

36V医疗设备电源选型时，‌高隔离是核心安全指标，常见方案是选择输入输出隔离耐压≥4000VAC的DC/DC电源模块‌。 你之前关注的漏电流、EMC和认证合规，都和这个隔离等级直接相关。

36V医疗设备电源关键参数与选型要点

‌隔离耐压等级‌：医疗电源通常要求‌加强绝缘‌，隔离电压需达到 ‌4000VAC（或4000VDC）‌ 以上。 例如博大电源的3W模块标称 ‌5000VAC‌ 隔离， 宏允的医疗DC/DC模块也主打高隔离电压。 对于36V输入这类低压侧，高隔离主要为了满足‌2xMOPP（患者防护）‌ 的安规要求，防止一次侧故障电压串入患者回路。

‌漏电流控制‌：医疗设备对漏电流有严格限制，BF型（身体浮动）应用通常要求 ‌<100µA‌。 选择内置滤波、低漏电流设计的模块能简化系统EMC设计。

‌安规认证‌：务必确认电源模块持有 ‌IEC/EN 60601-1（第三版）‌ 及 ‌UL 60601-1‌ 等医疗安规证书，这是合规底线。 同时关注是否符合 ‌2xMOPP‌ 等级，这直接影响患者安全防护能力。

‌输入电压范围‌：36V输入需确认是标称值还是范围值。常见模块支持 ‌18-36V（2:1）‌ 或 ‌9-36V（4:1）‌ 宽压输入，选型时需确保覆盖你的实际供电电压波动范围。

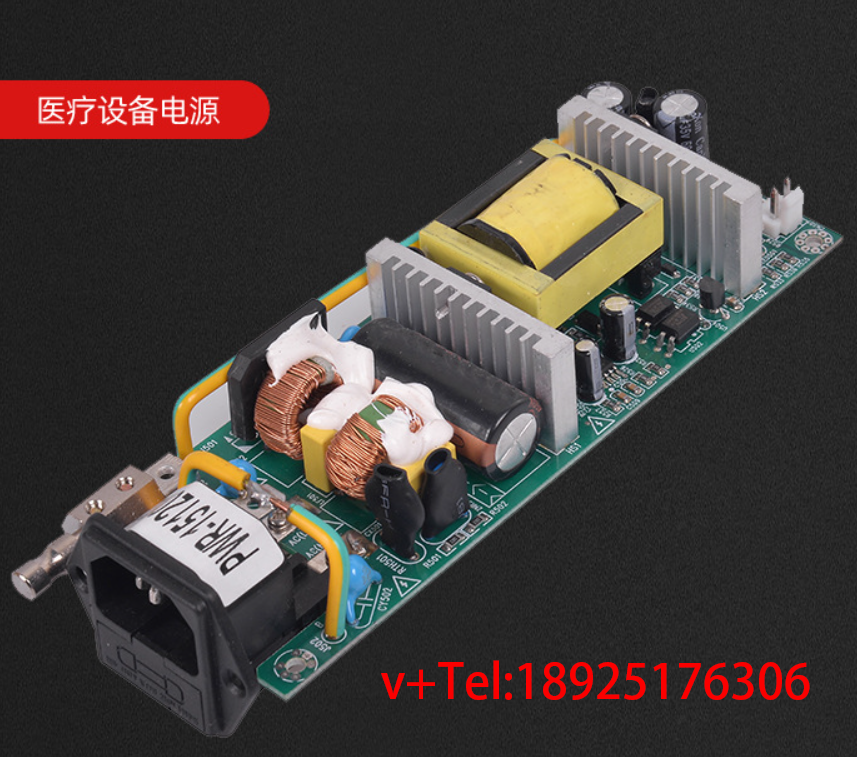

36V医疗设备电源典型规格框架

 输入：AC 90–264V（宽压，带主动 PFC）

 输出：DC36V，功率按需：35W/60W/120W/200W/350W

 隔离：4000VAC 2×MOPP 高隔离（高隔离款）；常规医疗款 3000VAC 2×MOOP

 保护：OVP/OCP/SCP/OTP、持续短路自恢复

 认证方向：IEC606011、CE、UL、CCC；EMC 满足医疗 EN55011 Class B

 漏电流：医疗版重点控制原副边 Y 电容，降低患者漏电流（高隔离难点不是耐压，是漏电流 + EMC 平衡）

 拓扑：反激（中小功率）、LLC（大功率、低纹波）

36V医疗设备电源高隔离设计难点

变压器：三层绝缘线、骨架加大挡墙、满足 8mm 爬电；绕法控制层间电容（电容大→漏电流超标）

PCB：开槽、隔离槽、阻油槽，污染等级按 2 级 / 3 级区分；不能只看耐压，爬电距离是合规红线

Y 电容：必须医疗专用小容量 Y 电容，很多工业 3kV 隔离电源 Y 电容大，不能直接当医疗电源用

输出 36V 属于 SELV，但不能省略 MOPP 隔离：SELV 是输出电压安全，隔离屏障是防原边击穿保护患者

36V医疗设备电源应用场景

理疗仪、射频医美、超声、负压吸引、医用泵、牙科设备、移动医疗台车、3D 打印 / 激光医疗配套

要求浮地输出、患者直接接触的设备，优先选 4000VAC 2×MOPP 高隔离版本

36V医疗设备电源选型注意事项

‌区分隔离对象‌：你问的“36V医疗设备电源”可能指‌系统内部DC/DC隔离‌（如从36V母线降压），也可能是‌AC/DC适配器‌（输入220VAC）。若为前者，关注模块的‌输入输出隔离‌；若为后者，还需关注‌初级-次级隔离‌和‌触摸电流‌。

‌确认应用部位‌：根据设备是BF型（体表接触）还是CF型（心脏接触），隔离和漏电流要求不同。CF型要求更严苛，需选择更高等级模块。

‌完整系统方案‌：对于手术室、ICU等二类医疗场所的‌整体供电系统‌，还需配置医用隔离变压器、绝缘监测仪等组成‌医疗IT系统‌，而不仅是单个电源模块。 这与设备内部电源选型是不同层面的问题。
