医疗设备电源防浪涌防雷核心合规标准

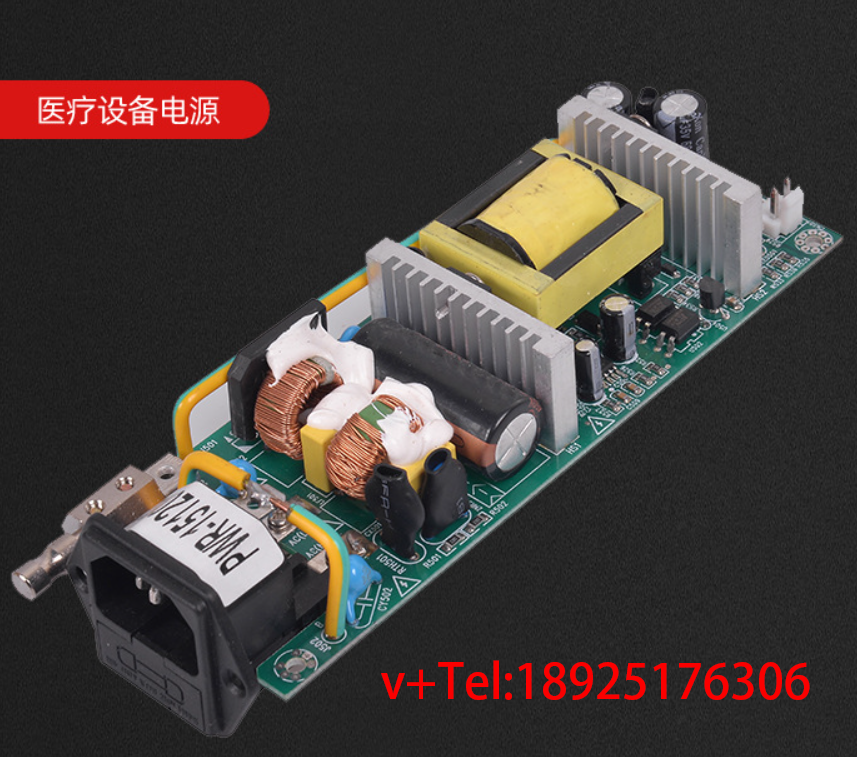

医疗设备电源核心设计合规要点

分级保护：第一级 GDT 气体放电管泄放大浪涌；第二级 MOV 压敏电阻钳位；后端共模滤波抑制残余浪涌，GDT 与 MOV 间需要阻抗配合，防止 MOV 提前烧毁。TOV 工频过电压耐受：医疗环境电网会出现短时 264Vac 甚至更高过电压，MOV、GDT 必须满足 TOV 耐受，避免持续功耗起火。保护地 PE 路径：浪涌泄放回路必须短粗，低阻抗；不允许通过信号地泄放浪涌；BF/CF 设备要评估浪涌流过 PE 带来的瞬间共模电压对患者回路影响。失效模式管控：器件失效优先开路，禁止短路；医疗电源需要内置保险丝，防止 SPD 短路后输入持续带电。判据红线：浪涌测试期间：不能高压输出、不能患者漏电流超标、不能打火冒烟；生命支持设备不能停机丢失基本性能。

医疗设备电源的防浪涌防雷设计必须严格遵循专属强制标准，核心依据包括：

‌IEC 60601-1-2‌ 国际医疗设备电磁兼容标准，以及国内等同转化的 ‌GB 9706.1-2020‌ 医用电气设备通用安全标准，明确浪涌抗扰度测试要求配套行业规范：《医疗建筑电气设计规范》JGJ 312-2013、《综合医院建筑设计规范》GB 51039―2014，对手术室、ICU等关键区域的供电防护做出强制约束浪涌器件基础标准：GB/T 18802.11-2020《低压电涌保护器(SPD)》，明确医疗场景下SPD的性能与试验方法

医疗场景浪涌核心风险

医院环境的浪涌来源比普通工业场景更复杂，直接威胁诊疗安全：外部诱因：雷击感应电网浪涌、公共电网故障切换瞬态过电压，侵入AC220V供电回路；内部诱因：MRI/CT等大型设备启停、高频电刀/激光刀等大功率手术设备频繁切换，产生幅值极高的操作浪涌；典型危害：设备MCU复位、诊疗数据丢失、电机误动作，甚至直接烧毁电源模块，引发手术中断等严重医疗事故。

三级协同全链路防护架构

医疗场景必须采用分级递进的浪涌防护方案，避免单级防护失效风险：‌一级总配电防护‌：在医院建筑总配电柜进线侧安装‌T1级浪涌保护器‌，通过10/350μs直击雷波形测试，冲击电流Iimp≥12.5kA，接线采用≥16mm²铜导线，地线长度≤0.5m，避免残压异常升高；‌二级分配电防护‌：在楼层或医疗专用设备间配电箱加装‌T2级SPD‌，电压保护水平Up≤1.5kV，标称放电电流In≥20kA，与前级T1级SPD保持≥10m电缆距离或加装退耦电感，实现能量配合；‌三级终端电源防护‌：在医疗设备电源输入端内置GDT+MOV+TVS三级防护阵列，响应时间≤25ns，最终残压控制在≤0.8kV，完全匹配医疗芯片的耐压等级。

医疗级核心器件选型要点

医疗场景的防护器件必须兼顾浪涌泄放能力与极低漏电流要求，避免触发患者电击风险：气体放电管（GDT）：选用三端子75V医疗级器件，极间电容小，串联压敏电阻后可将漏电流控制在μA级，满足2×MOPP防护要求；压敏电阻（MOV）：放弃普通小功率14D471K，升级为20D471K高功率型号，浪涌通流能力提升60%，适配医院复杂电网环境；瞬态抑制二极管（TVS）：选用医疗级低钳位电压阵列，响应时间<1ns，作为最后一级精密防护，保护电源内部控制芯片。

医疗设备电源配套接地与安装强制要求

防护效果的70%取决于接地系统，医疗场景必须执行联合接地规范：采用TN-S供电系统，PE线与N线严格分离，严禁使用TN-C系统；实施联合接地制式，防雷接地、保护接地、医疗设备工作接地共用接地网，接地电阻稳定≤4Ω；1类、2类医疗场所（手术室、ICU）必须做局部等电位联结，消除雷击时的电位差反击风险，所有金属构件就近接入等电位网格。

医疗设备电源高频踩坑点

只看浪涌电压，忽略TOV 工频过电压，样机做 EMC 可以，实际医院电网运行压敏电阻老化起火。浪涌地线走线过长，阻抗大，共模 2kV 测试打不过；增加防雷器件后，Y 电容、SPD 对地，患者漏电流超标（BF/CF 设备最常见）；器件失效模式是短路，没有串联保险丝，出现安全风险，不符合 60601‑1 安全条款。
