60W单组输出开关电源
60W单组输出开关电源基础定位与核心特性
产品类型：60W 单组直流输出开关电源，支持定制其他输出电压版本。
核心优势：全球通用宽交流输入；可承受 300VAC 浪涌输入 5 秒；三重内置保护：短路、过负载、过电压；自然风冷散热，无需风扇；带 LED 电源工作指示灯；出厂 100% 满载老化测试，低成本、高可靠性；标准 2 年产品保固；开关工作频率 65KHz。
基础定位：介于消费类适配器与大型工业电源之间的通用型机壳/导轨电源，兼顾成本、体积与可靠性，适用于无需多路电压协同的独立负载系统 。

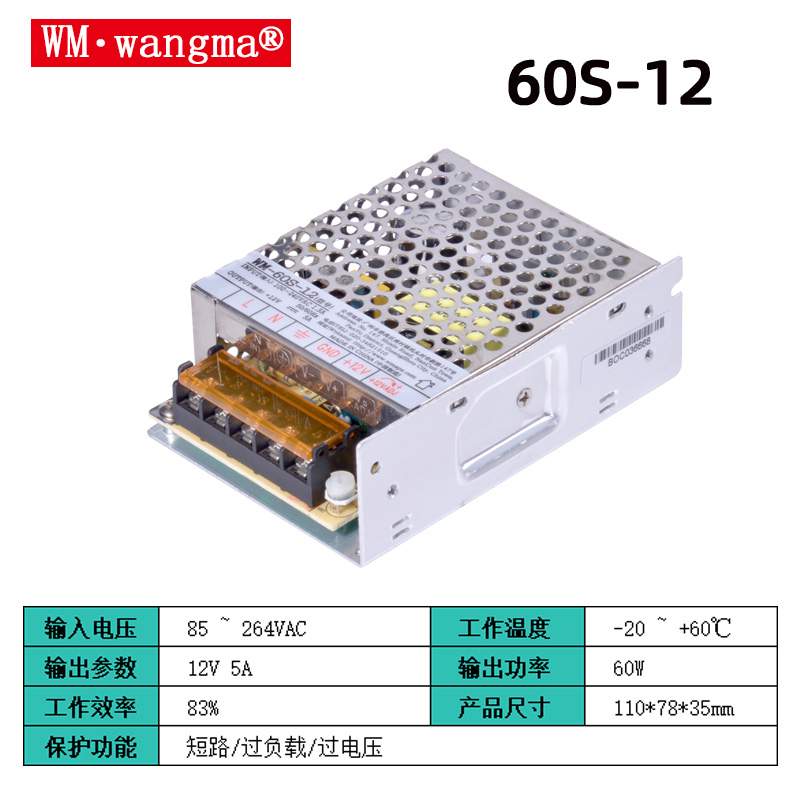

60W单组输出开关电源电气规格（核心型号WM-60S-12开关电源，标准测试条件：230VAC、额定负载、25℃）
输出参数
额定直流输出：12V / 5A，总功率 60W，电流 0~5A 连续可调；输出可调范围：10.8~13.5V；纹波噪声最大值：120mVp-p（标准测量：12 寸双绞线 + 0.1uF/47uF 并联电容，20MHz 带宽）稳压精度：±1.0%（含设定、线性、负载误差）线性调整率：±0.5%；负载调整率：±0.5%；启动 / 上升时间：满载 230VAC 为 500ms/30ms；115VAC 为 1200ms/30ms；输出保持时间：230VAC 满载 50ms；115VAC 满载 10ms。
输入参数
电压范围：交流 85~264VAC，直流 120~370VDC；适用电网频率：47~63Hz；典型效率：83%；交流输入电流：115VAC 下 1.3A；230VAC 下 0.75A；冷启动最大浪涌电流：45A；漏电流：240VAC 工况＜2mA；保护功能与故障恢复逻辑。
过负载保护：过载阈值 105%~150% 额定功率；打嗝保护模式，故障移除后自动恢复输出；过电压保护：触发阈值 15~16.5V；直接关断输出，断电重启后恢复；短路保护：内置短路防护，解除短路后自行恢复。
60W单组输出开关电源的环境与可靠性指标
温度工况，工作温度：-20℃ ~ +60℃（高温段需按减额曲线降负载使用）储存温湿度：-20℃ ~ +85℃，湿度 10~95% RH（无冷凝）工作湿度：20~90% RH，无凝露；温度系数：0~50℃区间 ±0.03%/℃；耐振动：10~500Hz、3G 加速度，单轴 10 分钟 / 周期，X/Y/Z 三轴各 60 分钟；寿命 MTBF：25℃常温下≥20 万小时
60W 单组输出开关电源的核心环境与可靠性指标为：工作温度 -10℃~+50℃（满载）、贮存温度 -20℃~+85℃、湿度 20%~95%RH（无凝露）、MTBF 通常≥10 万小时（25℃计算）、通过高低温/湿热/振动及安规 EMC 测试。
核心环境与可靠性参数
工作温度范围：满载时通常为 0℃~+50℃ 或 -10℃~+50℃；降额使用时可延伸至 -25℃~+60℃（需参考具体降额曲线）。贮存温度范围：-20℃~+85℃（部分工业级可达 -40℃~+85℃）。相对湿度：工作/贮存环境通常为 20%~95% RH，要求无凝露。平均无故障时间 (MTBF)：主流工业级产品标称值多为 100,000 小时（基于 25℃、MIL-HDBK-217F 等标准计算），高温下会显著衰减 。绝缘与耐压：输入 - 输出间耐压通常 ≥1500VAC/1min，输入/输出 - 外壳间 ≥500-1500VAC/1min，绝缘电阻 >50MΩ（500VDC）。
防护等级：常规开架式/明装型为 IP20；防水灌胶型可达 IP67（针对户外 LED 应用）。
关键可靠性测试项目与标准
可靠性不仅看标称 MTBF，更需关注以下实测环境适应性指标：
高低温循环与冲击：验证在极端温度切换下的结构完整性与电气稳定性，符合 GB/T 2423 系列标准 。湿热测试：通常在 40℃、90-95%RH 条件下持续 48-96 小时，考核防潮与绝缘性能 。振动与机械冲击：模拟运输与运行震动，工业级常参考 IEC 60068-2-64（随机振动）及 IEC 60068-2-27（冲击）。老化寿命测试：出厂前通常进行 100% 满载高温（50-60℃）老化 2-24 小时，剔除早期失效品 。安规与 EMC：必须通过 UL/CE/CCC 等安全认证（如 IEC/EN62368-1）及电磁兼容测试（传导/辐射骚扰、静电 ESD、浪涌 Surge）。
影响可靠性的关键因素
温度敏感性：环境温度每升高 10℃，元器件失效率约增加一倍，MTBF 相应减半；电解电容是主要寿命瓶颈 。
降额使用：建议在 50%-80% 负载率下使用，避免满载长期运行以延长实际寿命；高温环境下需严格参照厂商提供的“温度 - 功率降额曲线” 。散热条件：自然风冷设计需保证安装空间通风良好，密闭机箱内温升过高将导致可靠性急剧下降 。
60W单组输出开关电源的安规绝缘标准
耐压测试：输入 - 输出（I/P-O/P）：2KVAC；输入 - 地（I/P-FG）：1.5KVAC；输出 - 地（O/P-FG）：0.5KVAC；绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100MΩ（500VDC、25℃、70% RH 环境）
关键绝缘参数与测试要求
抗电强度（耐压测试）：输入对输出（加强绝缘）3000VAC/1min（部分通用型或 Class II 设计常标称 1500VAC，但符合 GB4943/IEC62368 严格限值通常为 3000VAC）；输入对地/外壳（基本绝缘）1500VAC/1min；输出对地（基本绝缘）500VAC/1min。
绝缘电阻：各绝缘边界（输入 - 输出、输入 - 地、输出 - 地）在500VDC下测量，典型要求≥50MΩ（最低门槛通常≥2MΩ，优质品标称≥50MΩ）。
绝缘类型定义：初级（高压侧）与次级（低压输出侧）之间必须采用加强绝缘或双重绝缘；初级对可触及金属外壳为基本绝缘（若为 II 类设备则需双重/加强绝缘）；次级 SELV 电路对地为基本绝缘。
60W单组输出开关电源的结构尺寸、包装与安装
整机外形尺寸：长 111mm × 宽 78mm × 高 36mm；机构图纸：附带整机二维尺寸图，标注安装固定孔（3-M3 螺丝孔）、引脚、壳体高度、安装间距等全部机械公差；配套两条特性曲线；温度减额曲线：环境温度超过 50℃后，允许带载功率线性下降，60℃接近满载上限；输入电压静态特性曲线：85~120VAC 低压区间输出能力逐步提升，120~264VAC 全压稳定满载输出。
60W单组输出开关电源的备注说明
所有标称参数若无特殊标注，均在 230VAC、额定负载、25℃室温下测得；纹波噪声有统一标准测量方法，实际测试需配套指定电容与双绞线；电压精度指标综合包含设定误差、线性调整、负载波动三类偏差；本电源属于设备内置元器件，整机 EMC 电磁兼容需结合终端设备整机验证。
60W单组输出开关电源适用场景
结合这款开关电源12V 直流输出、宽压 85~264VAC、自然风冷、工业级宽温、多重保护、内置机壳型的参数特性，分大类整理适配场景：
工业自动化设备：小型 PLC、继电器模组、端子台供电；传感器、光电开关、接近开关、编码器集中供电；小型步进电机 / 伺服驱动器低压控制回路；工业人机界面 HMI、小型触摸屏、工控显示屏；流水线检测仪器、计数设备、非标小型自动化工装；温控仪表、数显压力表、流量变送器供电。
安防监控领域：多路网络摄像头、模拟监控摄像机集中供电（12V 摄像机通用）NVR 硬盘录像机、监控解码器、视频分配器；
门禁系统：电磁锁、人脸识别门禁、刷卡控制器、闭门器；报警主机、红外探测器、声光报警器、道闸控制板；楼宇对讲室内机、门口主机电源。
LED 照明与标识设备：LED 灯带、LED 模组、软灯条、小型 LED 洗墙灯驱动；广告发光字、门头招牌、小型灯箱、商场标识背光；舞台小型补光灯、机箱内部指示灯、设备状态灯；鱼缸水草灯、植物生长补光灯（12V 低压款）
工控机箱 / 设备内置供电：医疗小型设备（非生命维持类：检测仪、美容仪器控制板）收银机、小票打印机、自助终端（查询机、取号机）充电桩辅助控制板、共享设备控制主板；测试仪器、信号发生器、老化测试工装；通讯交换机、光猫、小型工业路由器、收发器。
智能家居与商用设备：智能家居中控主机、窗帘电机、智能门锁电源；酒店客房控制模块、客房取电开关；自动售货机、共享充电宝控制板；加湿器、小型制冷制热设备主控板；桌面小型广告机、货架显示屏。
车载 / 户外配套（搭配隔离、防护外壳使用）
户外小型信号转发器、户外监控设备（需做好防水外壳）房车 12V 外设、车载显示屏、车载监控主机；太阳能配套储能低压转换（85~264VAC 输入适配光伏逆变器输出）
其他通用 12V 直流设备：小型水泵、12V 直流风扇机组；雾化器、小型直流气泵；电池充电管理模块（12V 铅酸 / 锂电池充电适配器）实验室小型直流供电测试平台。
60W单组输出开关电源选型适配优势说明
60W单组输出开关电源宽电压输入 85~264VAC：国内 220V、国外 110V 设备通用，适合出口设备、电压波动大的厂区；-20~60℃宽温 + 自然风冷：无风扇，防尘低噪音，适合机柜密闭、无人值守设备；短路 / 过载 / 过压三重保护：摄像头、灯带、电机等易短路负载不易烧毁；60W 功率 12V5A：单路集中供电，替代多个小适配器，布线整洁；2 年质保、工业级 MTBF≥20 万小时：适合长期连续通电设备（监控、工控、门禁）。
