开关电源的生产流程你知道吗

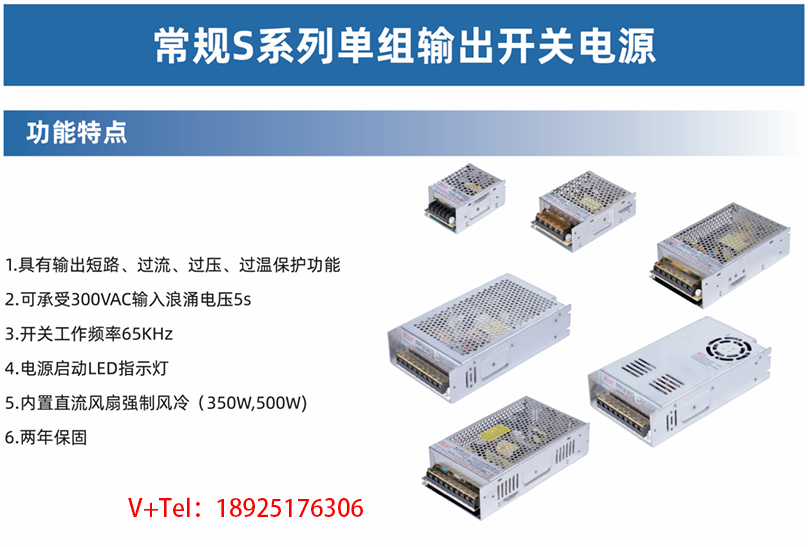

旺马开关电源生产核心优势

源头工厂：5000㎡基地、2 条生产线、月产能 15–20 万台。

全流程品控：IQC→SPI→AOI→波峰焊→PCBA 测试→组装→老化→安规→终测→OQC。

工业级标准：7×24 小时稳定、3 年质保、通过 CCC、IEC 等认证。

定制能力：OEM/ODM，从需求对接→方案→打样→量产全流程服务。

开关电源生产是一套从物料到成品、多环节质控、自动化 + 人工结合的制造体系，核心是PCB 加工 + 变压器自制 + 组装 + 多轮测试 + 老化 + 安规，最终产出稳定可靠的开关电源产品。

一、前期准备（设计与物料）

产品设计与 BOM

确定拓扑（反激 / 正激 / LLC 等）、输入输出、功率、效率、保护功能。

输出原理图、PCB Layout、BOM 清单、生产工艺文件。

物料采购与 IQC 来料检验

采购 PCB、IC、MOS、电容、电阻、变压器、电感、连接器、外壳、散热片等。

IQC 检验：PCB 铜厚 / 耐温 / 爬电距离、元件规格 / 极性 / 外观、安规器件（X/Y 电容、保险丝）单独管控。

核心部件自制：变压器绕制

选磁芯→绕线（原 / 副边）→绝缘处理→浸漆烘干→测试（电感、变比、耐压、绝缘电阻）。

二、PCB 加工（SMT+DIP）

1. SMT 贴片（表面贴装）

锡膏印刷：钢网印刷，大功率器件焊盘加厚锡膏。

SPI 锡膏检测：检查厚度、偏移、少锡多锡。

贴装：高速贴片机贴装 IC、电阻、电容、小 MOS 等。

回流焊：多温区控温，完成焊接。

AOI 自动光学检测：查缺件、错件、偏移、虚焊、短路。

2. DIP 插件（通孔元件）

人工 / 自动插件：电解电容、变压器、大电感、插座、散热片、安规器件。

波峰焊：预热→喷助焊剂→焊锡（260±5℃）→冷却，完成通孔焊接。

补焊 / 剪脚：人工修正不良焊点、剪去多余引脚。

清洗：去除助焊剂残留（免洗工艺可省略）。

三、半成品测试（PCBA 初测）

静态测试：测输入输出短路、关键器件阻值、原副边绝缘电阻。

上电初测：低压 / 限流上电，测输出电压、电流、纹波、驱动波形、保护功能。

功能测试：Chroma 等设备测满载 / 半载效率、过压 / 过流 / 短路保护。

四、成品组装

装散热片：涂导热硅脂、锁螺丝、加绝缘垫片。

外壳装配：PCB + 变压器装入外壳，装输入 / 输出端子、风扇、开关、指示灯。

点胶 / 灌胶：固定元件、高压区灌阻燃胶（UL94 V-0）提升绝缘与可靠性。

锁螺丝、贴标签、打码。

五、可靠性与安规测试（核心质控）

老化测试（Burn-in）：满负载 / 80% 负载，高温环境连续运行 4–8 小时（含开关机循环），筛早期失效。

安规测试（强制）

耐压测试（Hi-pot）：初级 - 次级、初级 - 外壳打高压（如 3kV AC/1min）。

绝缘电阻、泄漏电流、接地电阻测试。

终测全检：复测电压、电流、效率、纹波、温升、保护功能、EMI/EMC（按需）。

外观与包装：外观检查→清洁→防静电包装→装箱→入库。

六、关键质控节点（全流程）

IQC 来料→SPI→AOI→波峰焊后目检→PCBA 初测→组装后复测→老化→安规→终测→OQC 出货抽检。
